巴中三相变频电源是山东运电气有限公司生产的一种电力电子设备。它将工频三相交流电转换为所需频率和电压的三相交流电。该设备采用交-直-交拓扑结构。核心工作原理包括以下环节。

一、输入整流与滤波环节

三相交流输入经过整流桥转换为直流电。整流桥采用不可控整流方案。在巴中三相变频电源中，使用二极管整流桥加电解电容滤波。滤波电容将整流后的脉动直流电压平滑为稳定的直流母线电压。直流母线电压幅值约为输入线电压有效值的1.35倍。滤波电容组并联均压电阻，确保电容电压均匀分布。

二、逆变器PWM控制原理

逆变器是整个变频电源的核心部件。由IGBT功率器件组成三相全桥逆变电路。控制芯片产生PWM驱动信号，按照正弦波调制规律控制各IGBT的通断。PWM载波频率可设置为2kHz至16kHz。输出基波频率由调制波频率决定，输出电压幅值由调制比决定。在巴中三相变频电源中，采用SVPWM空间矢量调制方式。

SVPWM的直流母线利用率高于普通SPWM，输出电流谐波含量更低。每个开关周期内，DSP计算电压矢量作用时间，生成六路PWM脉冲。死区时间设置为2微秒，防止桥臂直通。

三、输出电压与频率调节原理

输出频率通过改变调制波频率实现。输出频率调节范围通常为40Hz至500Hz。输出电压与输出频率保持比例关系。在恒转矩负载下，^[1]维持V/F比值恒定。通过检测输出电压和输出电流，闭环调节调制比，使输出电压稳定。巴中三相变频电源内置PID调节器，可实现无静差调节。输出频率精度可达0.01Hz。

四、保护电路与反馈机制

设备具备过压、欠压、过流、短路、过热保护功能。直流母线电压采样信号送入保护比较器。输出电流通过霍尔传感器检测。IGBT温度通过热敏电阻检测。故障发生时，控制芯片封锁PWM脉冲并切断输出。巴中三相变频电源的反馈信号包括直流母线电压、输出电压、输出电流。反馈信号参与闭环控制，保护动作时间小于1毫秒。

五、三相变频电源技术参数

六、设备构成部件与工作流程

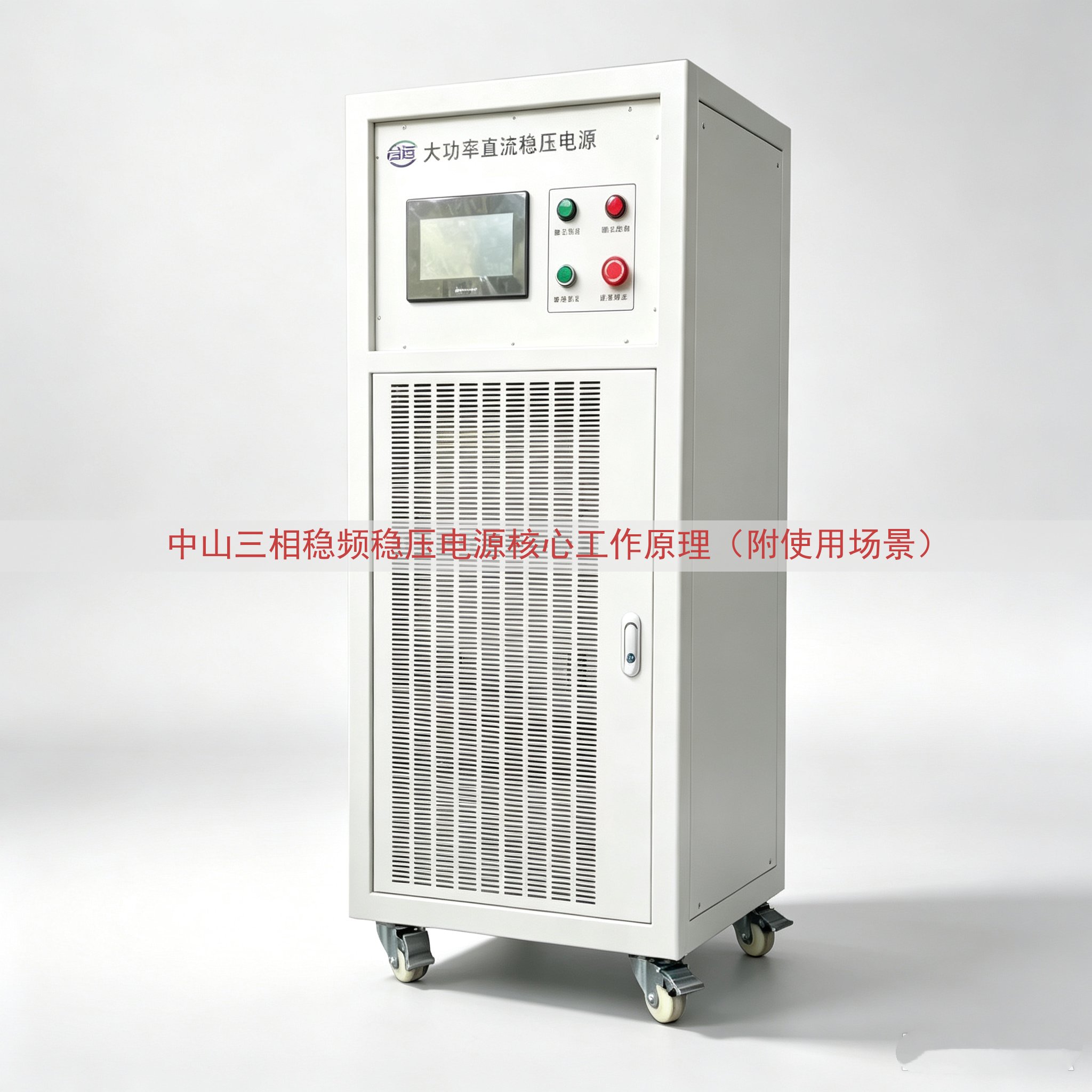

巴中三相变频电源由整流模块、滤波电容组、逆变模块、驱动板、主控板、显示面板、散热系统构成。主控板采用DSP芯片，执行电压空间矢量算法。驱动板将控制信号放大并进行电气隔离。散热系统采用强迫风冷方式。显示面板可设置频率、电压、启动停止。

工作流程为：三相交流电经过整流滤波得到直流电，再由逆变器逆变为三相交流电。整个过程由主控板实时监控。

七、运行环境要求

巴中三相变频电源在环境温度负10摄氏度至正40摄氏度范围内正常工作。相对湿度小于百分之九十，无凝露。安装场地需无导电尘埃、无腐蚀性气体。冷却散热空间不少于200毫米。设备接地电阻不大于4欧姆。

山东运电气有限公司生产的巴中三相变频电源，应用于电机试验、变压器老化、航空电源地面模拟、船用岸电等场景。实际报价需要查看本网页上面的电话，与厂家沟通获取。
