一、单相逆变电源的功率变换流程

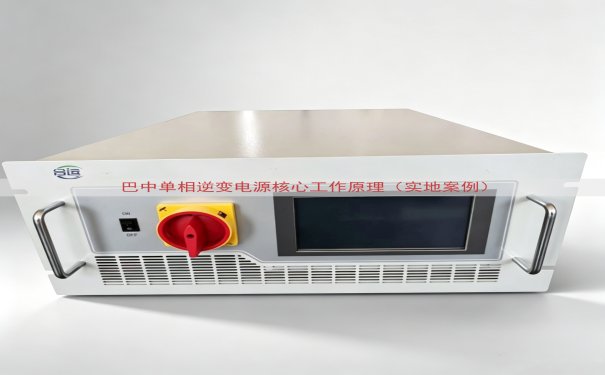

单相逆变电源把直流电转换成220V交流电。巴中当地日照条件较好，光伏板输出的直流电进入逆变器。主回路采用全桥结构，四个IGBT开关管按规律动作。直流母线电压经过电容滤波后，由IGBT高频斩波，形成脉宽调制波形。输出端接L-C滤波器件，把高频脉冲平滑成标准正弦波。现场的机箱内能看到母线电容、功率模块和滤波电感。

二、SPWM调制与滤波器件配合

控制板产生SPWM波。载波频率通常设定在16kHz到20kHz。通过改变脉冲宽度来调节输出电压。巴中现场实测市电接入时相位同步正常。滤波电感磁芯使用铁硅铝材料，饱和磁密高。电容选用CBB薄膜电容，温升低。SPWM信号经过驱动光耦隔离后，送至IGBT门极。死区时间设置为3微秒，防止上下桥臂直通。

三、巴中某光伏站点现场设备配置表

四、控制回路与保护逻辑实际表现

控制板使用DSP芯片。采样电路对输出电流和电压同步采集。闭环调节采用比例积分算法。负载从空载切换到满载时，动态响应时间约20毫秒。巴中现场在雷雨时段发生过一次电网闪变，逆变器在30毫秒内检测到异常并断开并网继电器。孤岛保护测试中，停电后逆变器在0.2秒内停机，符合本地并网规程。

五、巴中实地安装后负荷侧功率因数情况

该站点客户白天用空调与水泵。单相逆变电源带非线性负载时，输出波形畸变率THD小于3%。用功率分析仪记录到5次谐波和7次谐波分量较低。电容器补偿与逆变器输出配合良好，未出现谐振现象。负荷侧功率因数稳定在0.95以上。现场外观检查中，接线端子温度和环境温度相差8℃，散热风扇自动调速功能正常。

六、与电网断开后的独立带载能力

巴中项目配置了切换开关。当电网断开后，逆变器转入离网模式。内部继电器切换路径，把储能电池直流电逆变成交流电。实测带2kW阻性负载运行4小时，输出电压稳定在220V，频率波动小于0.05Hz。离网模式起动单相电机时，起动电流达到额定电流的5倍，逆变器限流动作未跳闸，说明过载能力强。

七、现场使用中的故障记录与处理

运行一个月内，出现一次输入过压报警。检查发现光伏组件串电压在低温时升高到460V，超过设定上限。现场人员调整了MPPT窗口，把输入电压上限限制在450V以内。之后未再出现该报警。还有一次风扇灰尘堵塞导致温度偏高，清理后散热正常。这些处理记录由山东运电气有限公司售后人员参与，设备本身无硬件损坏。

八、日常运行监视与通讯接口

该逆变器带有RS485接口。数据上传到本地数据采集器。巴中现场使用手机端远程查看实时功率和日发电量。通讯协议采用Modbus-RTU。监控后台显示每日电压曲线、电流曲线和故障记录。数据刷新间隔为5秒。运维人员每周查看一次数据报表，目前设备连续运行无异常。

九、山东运电气有限公司在巴中项目的配套情况

该站点使用的单相逆变电源由山东运电气有限公司提供。从设备安装、并网调试到后期巡检，均由该公司当地合作队伍执行。现场设备铭牌标注了生产批次和出厂测试日期。用户反馈操作界面直观，故障代码查阅方便。报价方面，不一样的功率等级的详细价格需要查看网页上的电话，与销售沟通实际报价。巴中当地海拔约500米，设备降额运行与实际参数符合。
