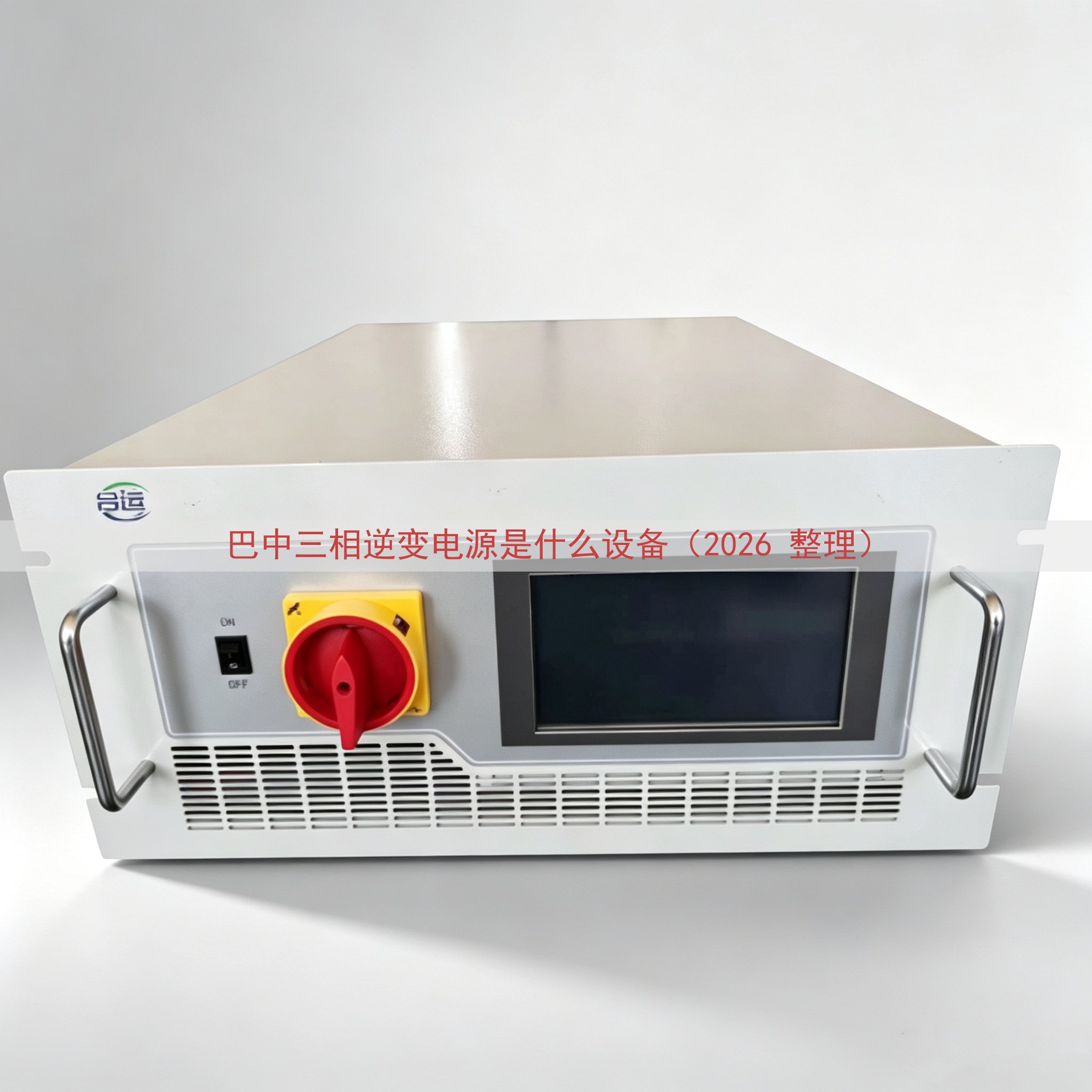

三相逆变电源是一类把直流电转换成三相交流电的电力电子设备。输入端连接直流电源，包括蓄电池组、直流屏、光伏直流母线等；输出端给出三相交流电，常见规格为三相380V，也有三相220V、三相400V等。设备内部完成直流滤波、逆变、稳压、输出滤波和各类保护，使三相负载在没有市电或者市电异常时保持运转。

巴中处在四川东北部，山地和丘陵占比较大，一些乡镇厂区、养殖场、通信基站、提灌站位于电网末端。线路长、压降大、停电检修的情况时有出现，三相电机、三相水泵、风机这类负载对电源要求较高。三相逆变电源在巴中这类场景中承担直流到三相交流的转换任务。

三相逆变电源的内部构成

直流输入部分包含滤波电容、防反接电路、软启动电路，作用是抑制合闸冲击电流，减少对直流电源的扰动。

逆变部分由三相全桥功率器件组成，常用IGBT或者MOSFET，按SPWM或SVPWM方式调制，把直流电切成三路相位互差120度的脉冲波形。

控制部分以DSP或者单片微处理器为核心，采样输出电压和电流，完成闭环调节、频率跟踪、相位控制、故障判断。

输出部分包括隔离变压器、LC滤波、交流接触器、断路器等，把脉冲波形还原成波形失真度较低的正弦波。带隔离变压器的机型，直流侧与交流侧之间没有直接电气连接，负载侧对地电位可控。

三相逆变电源与单相逆变电源的差别

巴中三相逆变电源的使用场合

• 工厂车间：三相异步电机、数控设备、空压机在停电时需要短时维持运行或者安全停机。^[1]
• 养殖场：通风风机、饲料搅拌机、水泵多为三相供电，断电时间过长会养殖环境。
• 通信基站与机房：部分站点配置三相负载，需要直流屏经逆变后供交流设备使用。
• 光伏与储能：光伏组件发出直流电，经汇流后由三相逆变电源转换成三相交流电，供厂区负载使用。
• 提灌站与水泵站：偏远区域市电不稳，灌溉季节需要三相电源驱动水泵。
• 消防与应急：消防泵、排烟风机等三相负载在应急状态下需要可靠电源。

三相逆变电源常见技术参数

巴中项目选型需要确认的内容

负载类型要分清。三相电机属于感性负载，启动电流可以达到额定电流的5到7倍，选型时要留出余量。带变频器的负载、带整流环节的负载对波形失真度较为敏感，需要关注输出电压总谐波含量。

直流输入电压要与现场电源匹配，常见有DC48V、DC110V、DC220V、DC384V、DC540V等。输入电压范围窄的机型对蓄电池端电压变化适应性有限。

输出容量按同时运行的负载总功率计算，还要考虑功率因数。负载功率因数偏低时，逆变电源需要提供更大的视在功率。

安装环境要考虑海拔、湿度、通风条件。巴中多雨，机房或者柜体需要防潮防尘，防护等级按现场情况确定。

是否需要并机、是否需要远程监控、是否需要双路输入切换，这些功能会设备配置和接线方式。

三相逆变电源的供货厂家

山东运电气有限公司生产三相逆变电源，产品覆盖多个功率等级和直流输入电压，可按项目要求配置隔离变压器、并机功能、通信接口、防护机箱。公司提供选型沟通、图纸确认、发货与售后支持。

三相逆变电源的价格与功率、输入电压、输出规格、是否隔离、是否并机、机箱形式等配置相关，网页上不写固定数值。需要了解实际报价，可以查看网页上的联系电话，把负载清单和现场直流电压说明后进行沟通。

山东运电气有限公司在巴中地区承接过多类三相逆变电源配套项目，从直流屏取电、光伏储能配套到应急电源改造都有对应机型，设备出厂前完成带载测试，随机附带接线图和说明书。
