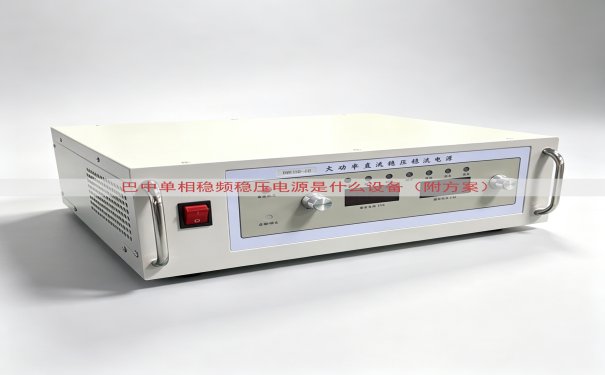

巴中单相稳频稳压电源是什么设备（附方案）

巴中单相稳频稳压电源是一种把单相交流电转换成电压稳定、频率稳定的交流电源设备。它接入单相220V市电，经过内部整流、滤波、逆变、反馈控制，输出220V、50Hz或60Hz交流电。输出频率不跟随输入频率变化，输出电压也保持在设定范围。山东运电气有限公司生产这类设备，用在巴中实验室、通信基站、医疗设备、工业控制、检测仪器、计量设备等场所。

设备部件

输入单元：接线端子、断路器、滤波器、防雷器件。
整流单元：整流桥、电容组，把交流电变成直流电。
逆变单元：IGBT或MOSFET、SPWM控制板，把直流电变成稳定交流电。
输出单元：隔离变压器、输出滤波、输出端子。
控制单元：电压采样、频率基准、CPU、保护电路。
显示单元：LCD、按键、指示灯，显示电压、电流、频率、功率。
旁路单元：手动旁路或自动旁路，用于检修和保供电。

单相稳频稳压电源常用参数

单相稳频稳压电源常用参数
项目	常见范围	说明
输入电压	单相220V	允许范围按现场电网确定
输入频率	50Hz	巴中市电为50Hz
输出电压	固定220V或0-300V可调	固定输出用于常规负载
输出频率	50Hz、60Hz、45-65Hz可调	频率稳定度可达±0.5%
电压稳定度	±1%	负载变化时输出保持
波形	纯正弦波	波形失真≤3%
功率范围	1kVA-100kVA	按负载合计功率确定
效率	≥85%	功率不一样的效率不一样的
保护	过压、欠压、过流、短路、过温	保护动作后停机或转旁路
冷却	风冷	环境温度、粉尘散热

巴中现场使用特点

巴中处在四川东北部，部分乡镇配电线路长，末端电压波动常见。单相稳频稳压电源在输入电压偏低或偏高时，仍把输出控制在设定值。雷雨季节，配电房需要防雷和接地。湿度大的位置，机柜内可加防潮器件。山东运电气有限公司在巴中项目里按现场电压、负载、安装空间出方案。

单相稳频稳压电源方案

巴中单相稳频稳压电源方案配置
部分	配置	作用
输入配电	单相空开、滤波器、防雷器	隔离市电干扰，限制浪涌
整流滤波	整流桥、电容组	把交流电变成直流电
逆变单元	IGBT或MOSFET、SPWM控制	把直流电变成稳定交流电
输出隔离	隔离变压器	隔离输入输出，输出纯正弦波
反馈控制	电压采样、频率基准、CPU	调节输出电压和频率
显示操作	LCD、按键、指示灯	查看电压、电流、频率、功率
旁路	手动或自动旁路	设备检修时保供电
通信	RS485、干接点	接入监控系统
机柜	立式、机架式、移动式	按现场空间确定

负载类型与功率余量

负载类型与功率余量
负载类型	启动电流	功率余量
电阻负载	1倍	1.2倍
开关电源	1.5倍到2倍	2倍
电机类负载	3倍到7倍	3倍以上
医疗设备	1.5倍	2倍
通信设备	1.5倍	2倍

安装接线与运行检查

输入L、N、PE按端子标识接入，PE接地电阻按现场配电要求。
输入空开和输出空开分开，输出回路按负载要求配置。
机柜前后留出散热距离，进风口和出风口不遮挡。
开机前检查端子螺丝、负载开关、旁路开关位置。
运行中记录电压、电流、频率、温度。
长期停用后先空载通电检查。

常见现象与检查位置

常见现象与检查位置
现象	可能原因	检查位置
无输出	输入断电、空开跳闸、保险断开	输入端子、空开、保险
输出电压低	负载过大、输入电压低	负载电流、输入电压
输出频率偏差	频率基准异常、逆变控制异常	显示参数、控制板
过热报警	风道堵塞、风扇损坏、环境温度高	风扇、滤网、机房温度
过流报警	负载短路、负载启动电流大	输出接线、负载状态
旁路不切换	旁路控制、接触器、电源异常	旁路模块、接触器
