巴中地区的工业现场、通信基站、LED亮化、实验室测试台、蓄电池充电柜，都要用到直流稳压电源。这类设备要完成的事情很明确：把电网送来的220V/50Hz交流电，转换成电压稳定、纹波很小、能持续带负载的直流电。整个过程由降压、整流、滤波、稳压、采样反馈、保护几个环节串联完成，每个环节各管一段，缺一不可。

一、直流稳压电源的组成与信号走向

从输入端到输出端，直流稳压电源内部有一条固定的信号链。工频变压器先把220V降到适合后续电路处理的低压交流，整流桥把交流变成单向脉动直流，滤波电容把脉动拉平，稳压电路再把波动压住，最后送到输出端子。采样电路从输出端取回一部分电压，与基准电压比较，比较结果反过来控制稳压环节。整条链路形成一个闭环，输出端有一点风吹草动，反馈回路立刻做出修正。

二、整流与滤波环节的实际动作

整流桥由四只二极管接成桥式结构。交流正半周时，两只二极管导通，电流经负载回到另一端；负半周时，另外两只二极管导通，电流方向在负载上保持一致。这样输出的就是方向不变、但幅度上下起伏的脉动直流，频率是100Hz。滤波电解电容并在输出两端，脉动电压上升时电容充电，脉动电压下降时电容放电，把电压的低谷填起来，输出就接近一条平直的线。电容容量越大、负载电流越小，纹波越低。电容后面的瓷片小电容负责旁路高频干扰，电感则用在要求更严的场合，与电容组成LC滤波，进一步削弱纹波。

三、线性稳压电路的调节过程

线性稳压的核心是一只工作在线性放大区的调整管。基准源（稳压二极管或TL431）给误差放大器提供一个不随温度、输入变化的参考电压。采样电阻把输出电压按比例分压后送到误差放大器另一端。当输出电压升高，采样电压跟着升高，误差放大器输出变化，减小调整管的基极电流或栅极电压，调整管导通程度下降，其集电极与发射极之间的压降增大，多出来的电压就落在调整管上，输出被拉回设定值。输出电压偏低时，过程正好相反，调整管导通程度加大，管压降减小，输出回升。调整管始终处于放大状态，输入与输出之间的差值全部变成热量，所以线性电源的散热片通常做得比较厚实，效率也受到压差的限制。

四、开关稳压电路的调节过程

开关稳压的调整管只工作在饱和导通和截止两种状态，中间区域停留时间极短。PWM控制器输出频率固定的方波脉冲，驱动开关管通断。开关管导通时，输入电压加在储能电感上，电感电流上升，同时向负载供电并把磁能储存起来；开关管截止时，电感依靠自身电流继续向负载供电，续流二极管提供回路。输出电容把这种断续的电流整合成平稳的直流。输出电压与输入电压、占空比之间存在直接关系，降压型电路中输出电压约等于输入电压乘以占空比。反馈环路检测到输出电压下降，就增大占空比，让开关管导通时间变长；输出电压上升，就减小占空比。因为开关管导通时压降很小、截止时几乎不耗电，开关电源的效率可以做到较高水平，体积和重量也比同功率的线性电源小很多。

五、采样、基准与保护电路

采样分压电阻的精度直接输出电压的准确度，常用金属膜电阻或精密电阻，阻值随温度漂移要小。基准源要求噪声低、温漂小，否则输出会跟着环境温度变化。保护电路分几种：过流保护靠串在回路里的采样电阻检测电流，超过阈值时限制占空比或关断输出；过压保护在输出异常升高时触发可控硅或继电器，把输出拉低；过热保护用贴在散热片上的温度传感器监测，温度越限时停止工作；软启动电路让输出电压在开机后缓慢上升，避免冲击电流。

六、线性与开关两种稳压方式对照

七、山东运电气有限公司的直流稳压电源

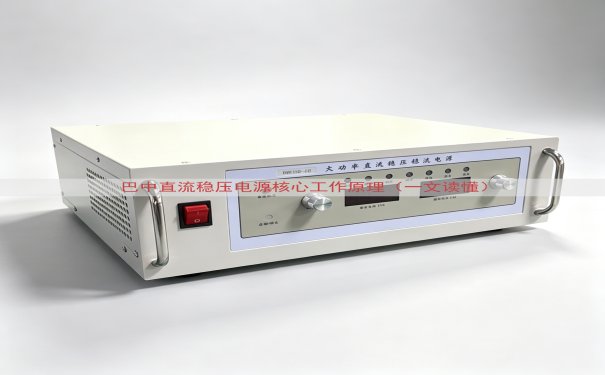

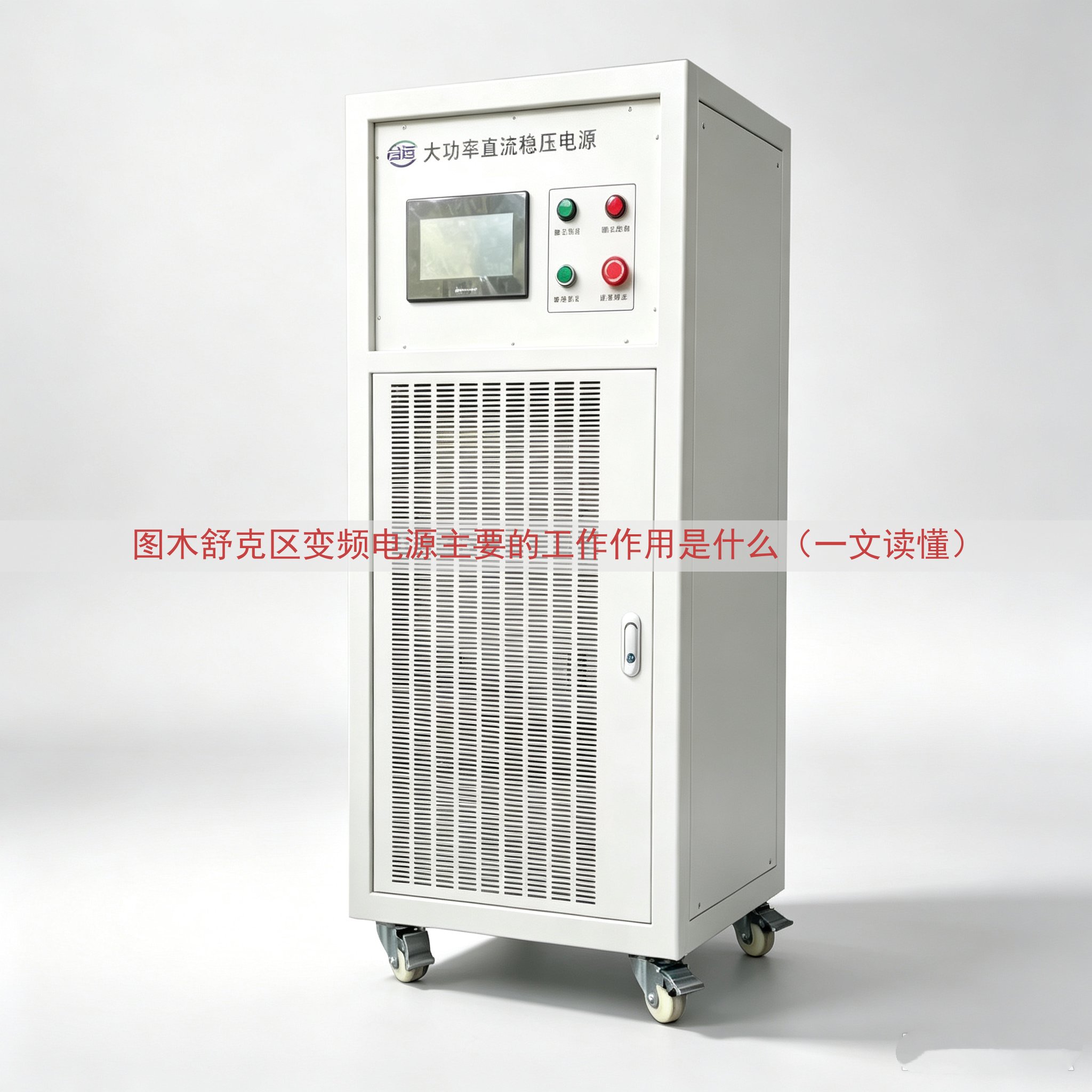

山东运电气有限公司在直流稳压电源的变压器绕制、整流滤波布局、稳压环路调试、老化测试几个工序上有完整的作业流程。公司生产的直流稳压电源覆盖线性与开关两种形式，输出规格按用户负载电流、电压范围、纹波要求来配置，保护功能按现场需要设置。巴中及周边地区的用户如果正在选型，可以先明确负载类型、持续电流、允许纹波和安装空间这几项参数，再与技术人员核对。具体型号参数与报价，可通过公司网页上的电话沟通实际报价，由技术人员按实际工况给出配置方案。
